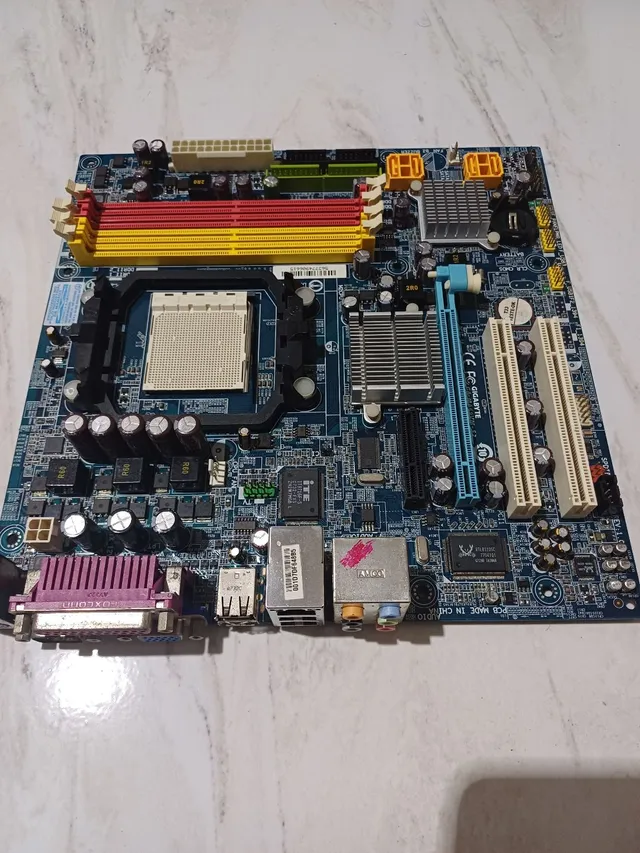

GA-MA69VM-S2 (rev. 1.0)
Especificação
CPU
Suporte para processadores Socket AM2+/AM2: processador AMD Phenom?FX/processador AMD Phenom?/processador AMD Athlon? 64 FX/processador AMD Athlon? 64 X2 Dual-Core/processador AMD Athlon? 64/processador AMD Sempron?.
(Nota) Se você instalar CPU AMD AM2+ na placa-mãe AM2, a velocidade do barramento do sistema será reduzida da especificação HT3.0(5200MHz) para HT1.0(2000 MT/s); entretanto, a frequência da CPU AM2+ não será afetada. Consulte a "Lista de suporte de CPU" para obter mais informações.
Chipset
Chipset Ponte Norte: AMD 690V
Chipset Ponte Sul: AMD SB600
Super chip de E/S: ITE IT8716
Periféricos Integrados
Ethernet Realtek RTL8110 Gigabit
Codec de áudio Realtek ALC888
Memória
4 slots de memória DDR2 DIMM (suporta até 16 GB de memória) (Nota 1)
Suporta DIMMs DDR2 800/667/533/400 de canal duplo
Suporta DIMMs DDR2 de 1,8 V
(Nota 1) Devido à limitação do sistema operacional Windows de 32 bits, quando mais de 4 GB de memória física estiver instalada, a memória real disponível para o sistema operacional será inferior a 4 GB; O sistema operacional Windows de 64 bits não possui essa limitação.
Slots de Expansão
1 slot PCI Express x 16
1 slot PCI Express x 4
2 slots PCI
Conectores Internos I/O
1 conector de alimentação ATX de 24 pinos
1 conector de alimentação ATX 12V de 4 pinos
1 conector de disquete
1 conector IDE
4 conectores SATA 3Gb/s
1 conector do ventilador da CPU
1 conector do ventilador do sistema
1 conector do painel frontal
1 conector de áudio frontal
1 conector de entrada de CD
1 conector de entrada/saída SPDIF
3 conectores USB 2.0/1.1 para 6 portas USB 2.0/1.1 adicionais por cabos
1 conector COMB
1 conector LED de alimentação
1 conector de intrusão do chassi
1 conector de saída de TV
Conectores Painel Traseiro
1 porta de teclado PS/2
1 porta de mouse PS/2
1 porta paralela
1 porta COMA
1 porta VGA
4 portas USB 2.0/1.1
1 porta LAN RJ-45
6 conectores de áudio (entrada de linha/saída de linha/entrada de MIC/saída de alto-falante surround (saída de alto-falante traseiro)/saída de alto-falante central/subwoofer/saída de alto-falante lateral)
Monitoramento H/W
Detecção de tensão do sistema
Detecção de temperatura da CPU/sistema
Detecção de velocidade do ventilador da CPU / sistema
Temperatura de aviso da CPU / sistema
Aviso de falha do ventilador da CPU
Suporta função CPU Smart Fan (Nota 2)
(Nota 2) O suporte da função CPU Smart FAN Control dependerá da CPU que você instalar.
